une carte basée sur le principe de fonctionnement du coupleur CP/m "OMIKRON"

 But:

  1. Offrir la possibilité de travailler sous CP/m* sur les micro-ordinateurs TRS-80 Modèle 1.....etc
  2. Pouvoir récupérer les softwares sous le format "OMIKRON**"
  3. Garder une trace de notre patrimoine numèrique

Fonction:

  1. Le CP/m standard nécessite, pour être chargé, de la mémoire vive à partir de l'adresse 0h.
  2. Or le TRS-80 possède entre l'adresse 0h et 3FFFh : Le Basic, la RAM clavier, la RAM vidéo...etc.
  3. Le Coupleur opère donc un croisement entre les adresses de travail
  4. Ce croisement est transparent vu du micro-processeur Z80. Pendant l'initialisation, la ROM "boot" effectue le chargement du CP/m en C000h



MISE EN PLACE:
Oter le Z80 de votre carte mère et monter votre Z80 sur votre coupleur CP/m (pin 1 repérée).
Puis monter le coupleur CP/m sur la carte mère, à la place qu'occupait précédemment le Z80 (pin 1 Z80= pin 1 du coupleur CP/m)

Bien que cette carte soit plus petite que la carte "OMIKRON", elle permet de lire le format CP/m "OMIKRON"



Vue de dessus



Vue de dessous

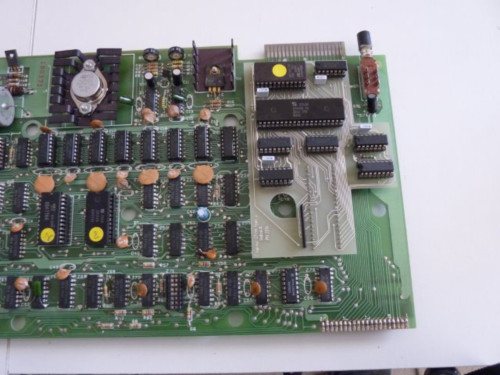

Carte en Place

Cette carte a pu être réalisée grâce à la collaboration de plusieurs collectionneurs (de TRS-80) situés sur plusieurs continents!!!





* CP/m Marque déposée DIGITAL RESEARCH
** OMIKRON Marque
