Ce disque était vendu pour toutes la gamme des TRS-80 sous la référence 26-4155

Le Bus d'entrée est compatible avec les TRS80 Modèles III, IV, 4P,M2,M12,M16

Un boitier référence 26-1132 adapte le Bus du TRS-80 Modèle 1 (40 broches) à son Bus (50 broches).

Une carte N°8709295 adapte permet de brancher ce disque sur les TRS-80 M2,M12,M16

Une clef permet de verrouiller le disque dur et la touche rouge interdit l'écriture sur le disque (A cette époque la coupure du TRS-80 engendrait parfois un parasite et effaçait quelques bits sous les têtes des disques durs et des floppy)

Lorsque le voyant vert s'allume le disque dur est bien connecté au TRS-80 et le disque tourne à la bonne vitesse.

Face avant

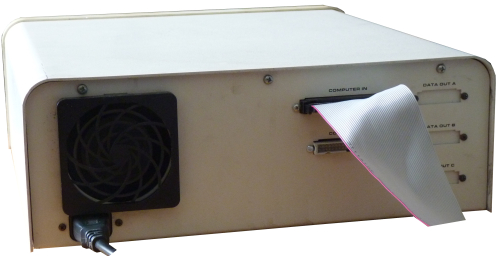

Face arrière

Boitier

Ce disque 15M pouvait contenir dans son boitier deux types de cartes

1. Une carte basée sur le Processeur Signetics 8X300 de fabrication TANDY qui équipait déjà les disque 5M, 8M, 12M
2.  Une carte basée sur les composant Western Digital et de fabrication Western Digital  pour les disques 15M,....et futur

Carte basée sur le Signetics 8X300

Carte Western Digital

TRS-80 12-15 Meg Hard disk

ServiceManual
