La carte Sprinter 1L est une carte accélératrice du TRS-80 Modèle 1

  1. La vitesse d'horloge du Z80 est commandée part le port 254
  2. Le Z80 d'origine (2MHz) est remplacé par un Z80B (6MHz)
  3. Des straps et coupures sont à effectués sur la carte mère
  4. La carte Sprinter 1L se place en lieu et place du Z80 d'origine (en carte fille)

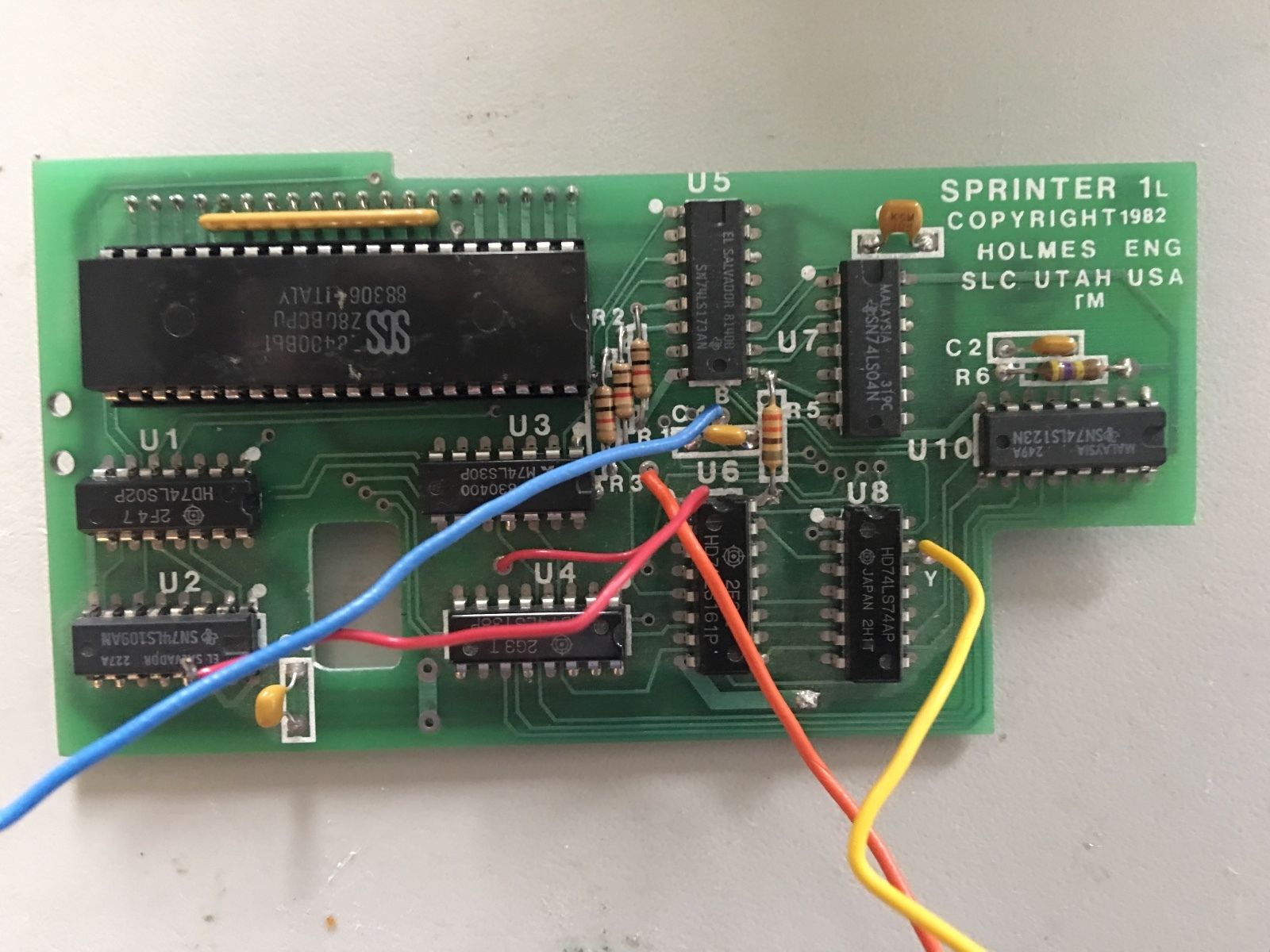

Vue de dessus (Photo trouvé sur Ebay)

Vue dessus

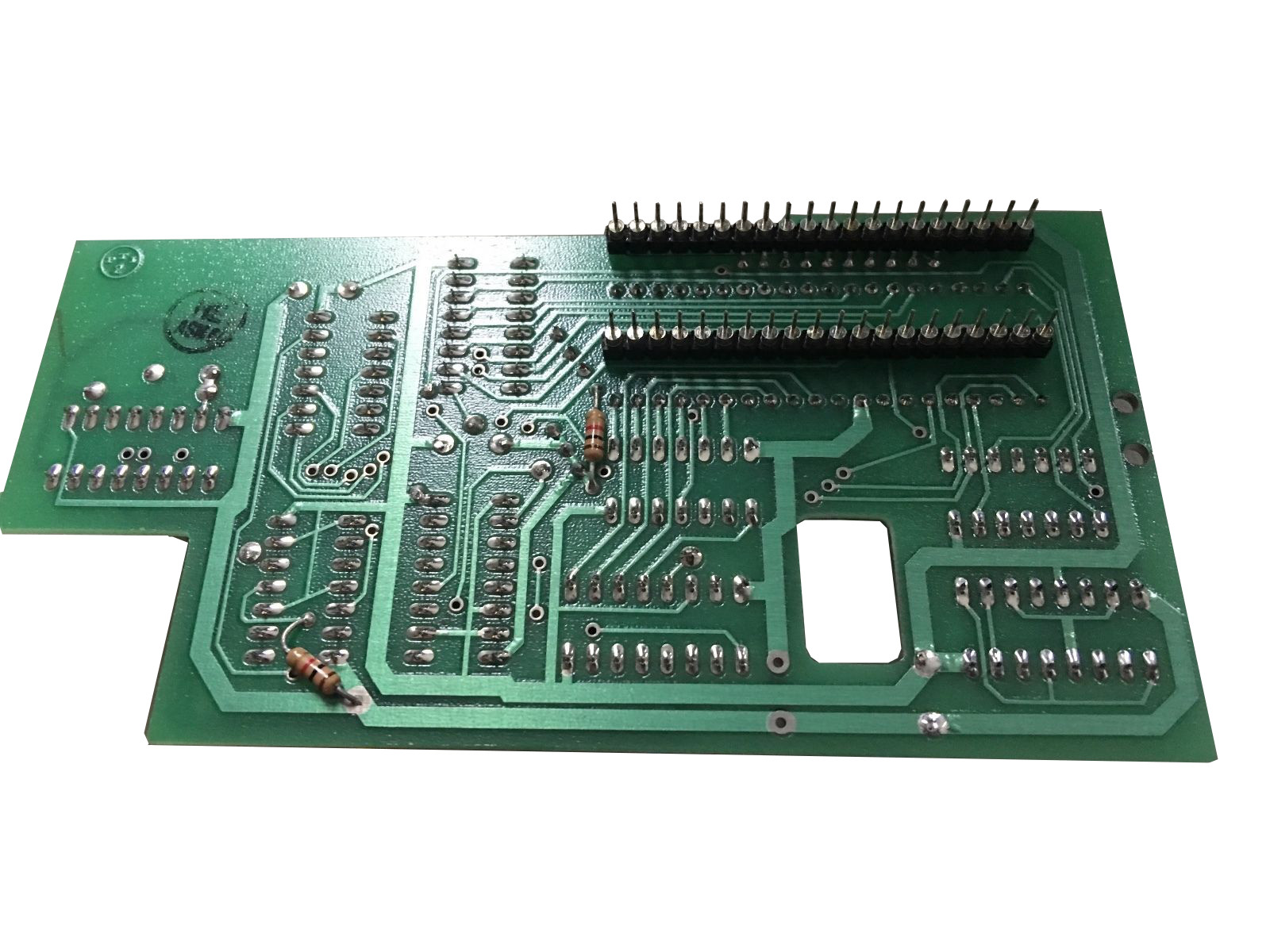

Vue de dessous (Photo trouvé sur Ebay)

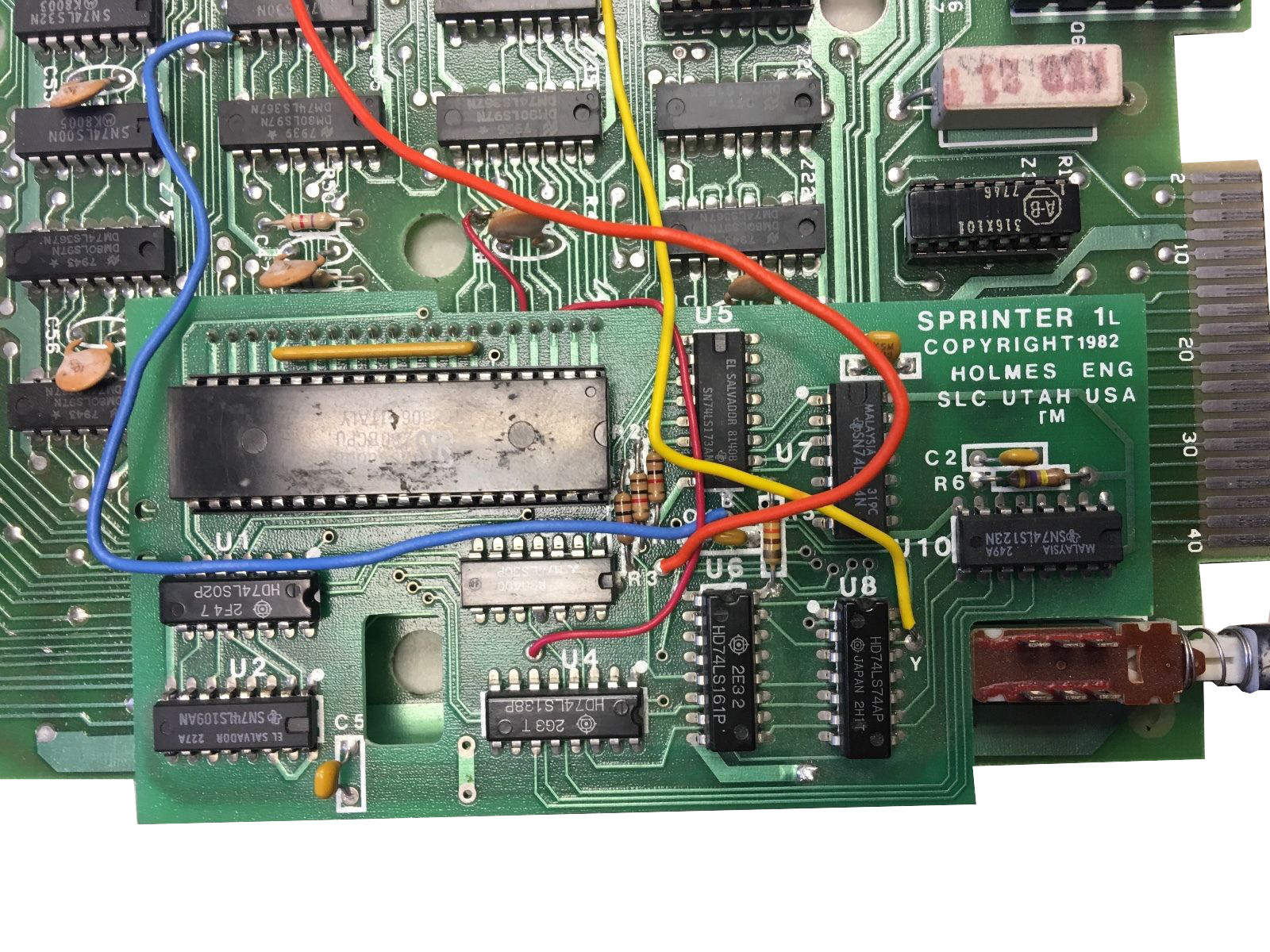

Vue dessousbLa carte Sprinter 1L fixée sur la carte mère (Photo trouvé sur Ebay)

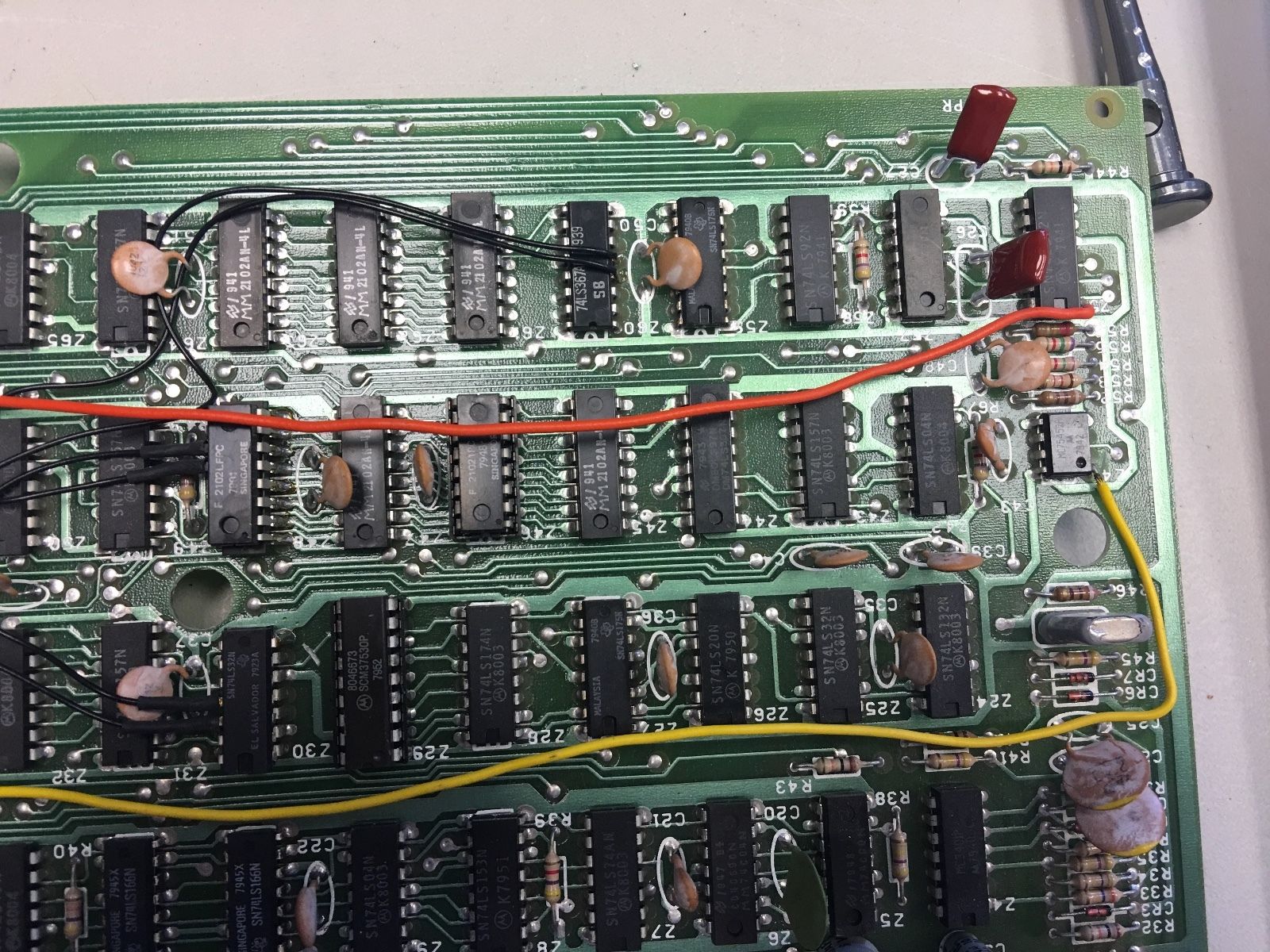

en placebCâblage N°1 (Photo trouvé sur Ebay)

Cablage

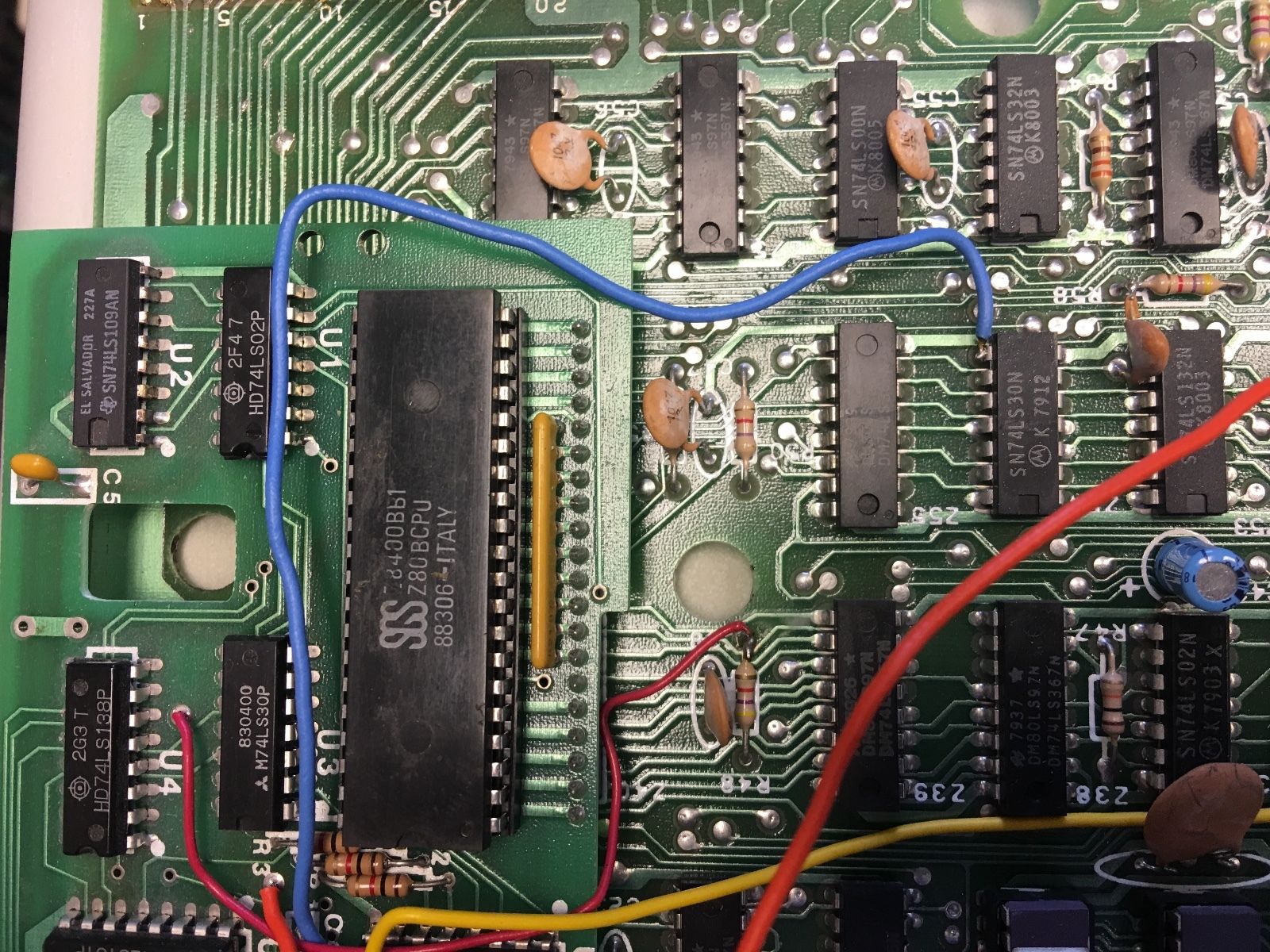

Câblage N°2 (Photo trouvé sur Ebay)

cablage2
