L'interface Expansion a connu quelques évolutions, pour obtenir une meilleure fiabilité

Cette carte d'Expansion Tandy est la "Version N°2", .

Caractéristiques:

Mémoire RAM: 32 Ko
Interfaces : //, RS232, Floppy, 2*K7, Bus extension

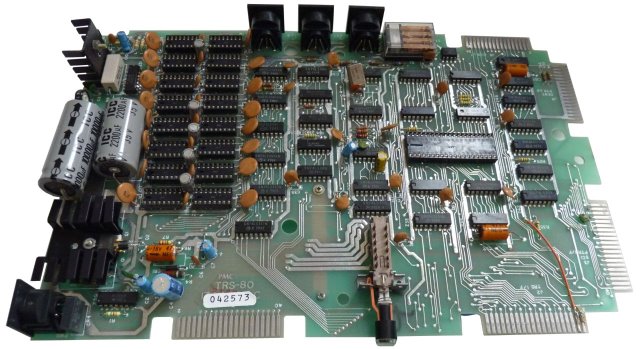

 Vue côté composants

Vue composants 1700077 C

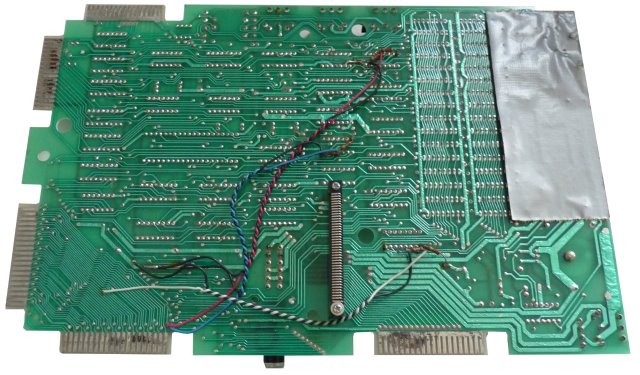

Vue côté soudure

Vue soudure 1700077 C

 elle devait obligatoirement être accompagnée d'une " Boite noire (Buffered EI cable) " qui est disposée en lieu et place du câble de liaison TRS-80 M1 et l'Expansion

Buffered EI cable b

 L'alimentation de cette carte est effectuée avec un boitier transformateur identique au boitier transformateur du TRS-80 M1 (220V à gauche et 110V à droite de l'image)

Blocs M1 Vue dessus
