SMALL_GENUINE_MAV_ED'N

Cette carte remplace la SUPPLY POWER 50W

TRS-80 modèle III

J'ai reçu des demandes pour ajouter une sortie supplémentaire +5V pour GOTEK ou FRDHD. J'ai profité de l'occasion pour rebatiser la carte suivant une demande!

 But:

1. Pouvoir récupérer les softwares déjà existants
2. Garder une trace de notre patrimoine numérique
3. Mettre à disposition des possibilités pour le dépannage de TRS-80 Modèle III

Cahier des charges:

1. Être compatible au maximum avec le boitier les alimentations des TRS-80 M3 (Tandy et ASTEC)
2. Remplacement de l'alimentation sans soudures, perçages.
3. Le remplacement de l'alimentation consiste simplement à retirer les 4 connecteurs + les 4 vis de fixations, puis inversement!
4. L'alimentation doit posséder une puissance identique ou supérieure (TANDY 35W, ASTEC 40W)

Vue de dessus

Comme vous pourrez le constater sur les photos. L'alimentation POWER SUPPLY 50W et les alimentations du TRS-80 (TANDY/ASTEC) ont les mêmes dimensions et fixations du PCB

Power Supply 50w sur le panneau en aluminium qui fixe la carte mère

Alimentation ASTEC sur le panneau en aluminium qui fixe la carte mère

Une alimentation ASTEC plus l'alimentation Supply Power 50W dans le TRS-80 M3

L'alimentation Supply Power 50W en place avec la tour floppy

Vue de la patte de blindage

Comme vous pouvez le constater la patte de fixation du blindage n'est pas modifiée

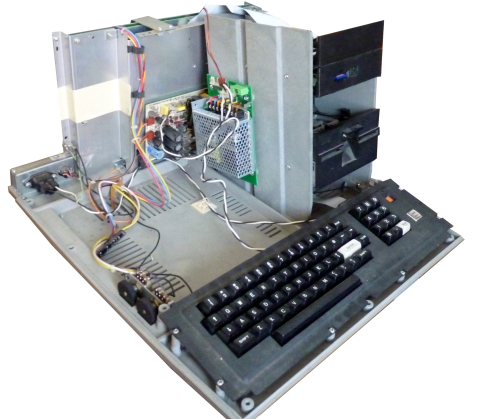

Vue intérieur du TRS-80 Modèle III
