New_HRG1

New-HRG1

Carte Graphique pour le TRS-80 Modèle 1

 Ce Kit nécessite beaucoup de dextérité dans la soudure et le câblage pour l'installer dans un

TRS-80 Modèle 1

But:

  1. Pouvoir récupérer les softwares déjà existants
  2. Garder une trace de notre patrimoine numérique
  3. Mettre à disposition un schéma pour le dépannage et comprendre le fonctionnement de la carte.

Cahier des charges:

  1. Être compatible au maximum avec une carte HRG-1B
  2. Utiliser des composants faciles d'approvisionnement.
  3. Utiliser des composants d'un prix modique.
  4. Rester dans l'esprit des années 70/80
  5. Bannir tous les composants exotiques
  6. Fonctionner avec l'option des minuscules
  7. ...etc

Attention le câblage de la carte sur la carte mère est extrêmement difficile pour les raisons suivantes:

  1. Les deux nappes ne sont pas faites pour être soudées, mais serties. Les connexions par soudures sur la carte mère sont donc extrêmement difficile.

  2. Vous avez 40 soudures de fils à effectuer.+ la coupure d'une piste.

Vue de dessus

Honeyview carte

 DEMO_1

logo4 128

DEMO_2

logo4 128



Vue de la fixation

Honeyview carte boitier

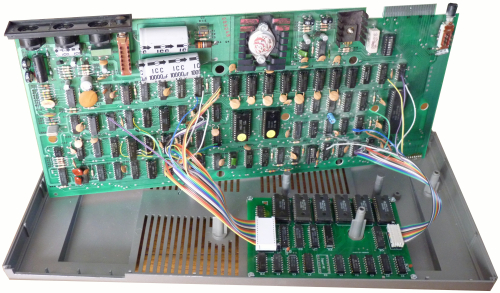

Câblage dans le boitier

Honeyview cartes
