Détails
Catégorie : Cartes Graphiques
Affichages : 540

Carte Graphique pour le TRS-80 Modèle I

 But:

  1. Offrir la possibilité de travailler en mode graphique sur les micro-ordinateurs TRS-80 Modèle I
  2. Pouvoir récupérer les softwares déjà existants
  3. Garder une trace de notre patrimoine numérique
  4. Mettre à disposition un schéma pour le dépannage et comprendre le fonctionnement de la carte.
  5. Cette carte ne rajoute pas de Processeur Graphique.

Elle permet un affichage avec une résolution de 384x192 en Noir et Blanc sur l’écran d’origine du TRS-80 M1 en découpant les blocs d'affichages d'origine

Une DEMO de la carte NEW_80-GRAFIX en cliquant sur l'image ci-dessous

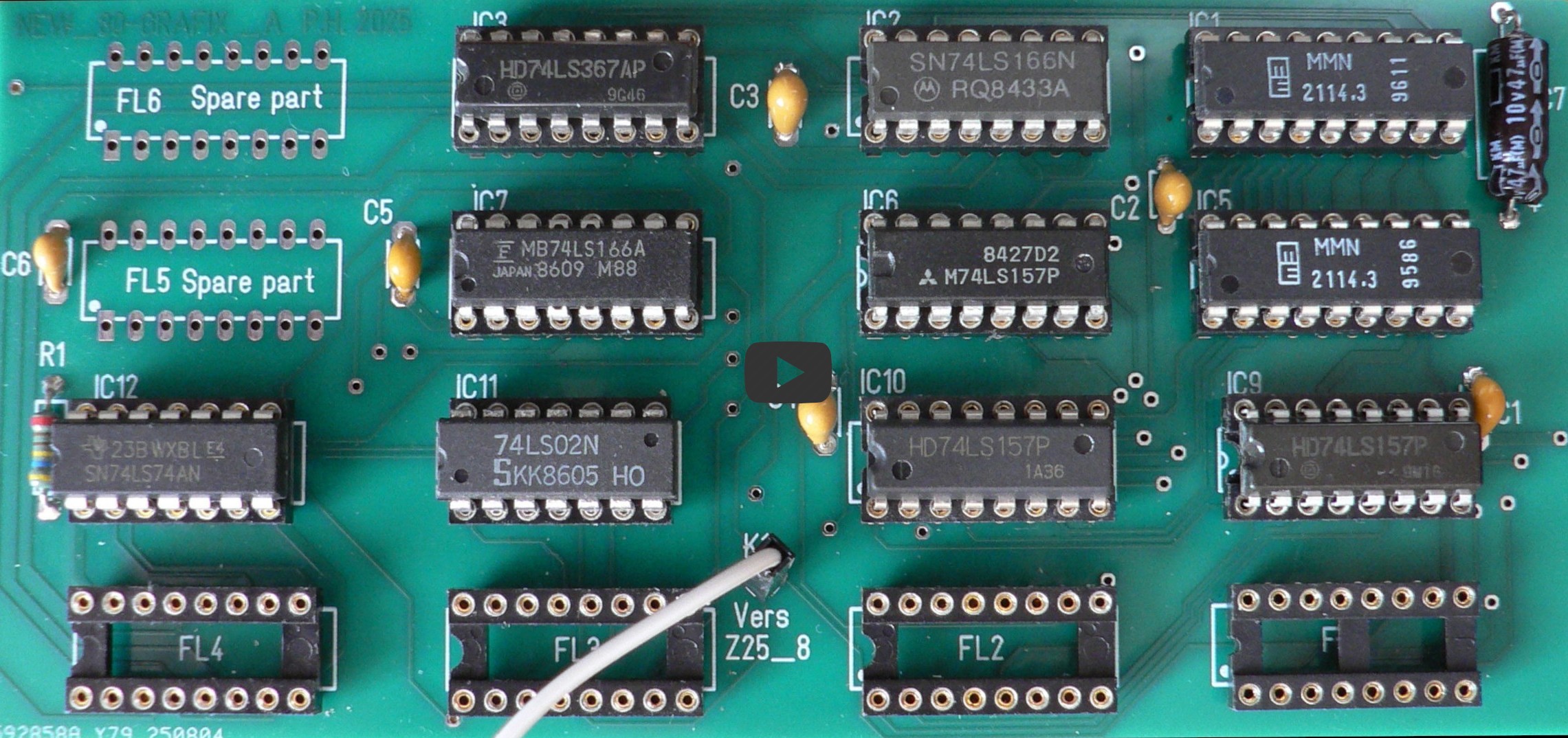

Face composantsvue dessus grafix1

P.S. Une étude est prévue pour faciliter la connexion de cette carte afin d'éviter les faux contacts et/ou courts-circuits



 GUIDE DE REFERENCE DE L’UTILISATEUR

(traduction automatique)Logo PDF

ak5

Certains textes et certaines images présentes sur mon site
sont peut être encore sous Copyright de leurs éditeurs et auteurs respectifs.
Si ces derniers le désirent, je les retirerai immédiatement

Cette adresse e-mail est protégée contre les robots spammeurs. Vous devez activer le JavaScript pour la visualiser.

Détails
Catégorie : Cartes Graphiques
Affichages : 285

 Carte Graphique pour le TRS-80 Modèle 1

Elle permet un affichage avec une résolution de 384x192 en Noir et Blanc sur l’écran d’origine du TRS-80 M1 en découpant les blocs d'affichages d'origine



Honeyview P1020088

Honeyview P1020375

Honeyview P1020385

Cette carte semble être une carte ancienne version µLAB

Vue de dessus

Honeyview componentSide

 Vue de dessous

Honeyview solder

Cette carte semble être une carte nouvelle version µLAB

Vue de dessus

Honeyview Vue dessus IRA (2)

80-GRAFIX - USER'S REFERENCE GUIDE

Logo PDF

HOW GRAPHIC IS YOUR TRS-80 ?

Logo PDF



 Certains textes et certaines images présentes sur mon site
sont peut être encore sous Copyright de leurs éditeurs et auteurs respectifs.
Si ces derniers le désirent, je les retirerai immédiatement

Email: Cette adresse e-mail est protégée contre les robots spammeurs. Vous devez activer le JavaScript pour la visualiser.

Détails
Catégorie : Cartes Graphiques
Affichages : 2661

NEW VID-80 PLUS

Carte vidéo 24x80 + 1Mo de mémoire + CP/m?  pour le TRS-80 Modèle 3

Cette carte prototype est réservée exclusivement pour les

TRS-80 ModèleIII

But:

  1. Offrir la possibilité de travailler en 24x80 sur les micro-ordinateurs TRS-80 Modèle III
  2. Pouvoir récupérer les softwares déjà existants
  3. Garder une trace de notre patrimoine numérique
  4. Mettre à disposition un schéma pour le dépannage et comprendre le fonctionnement de la carte.
  5. Cette carte rajoute un Processeur Vidéo,

Description

  1.  CPU Z80B 6MHz
  2. Processeur CRT MC6845
  3. 1Mo de mémoire (4 bancs de 41256)
  4. 1 EPROM 2716
  5. 1 SRAM 6116

La carte est constituée uniquement de circuit intégré 74LSXX, Elle permet le rafraichissement des mémoires en 256cycles 4ms et non en 128 cycles

Cette carte serait-elle une carte upgrade TRS-80 M3 vers TRS-80 M4?. Pour se fixer, la carte via des entretoises utilise 5 des vis de fixations de la carte mère du TRS-80 M3. et se connecte sur le support du Z80 de la carte mère du TRS-80 M3

Vue du projet



Honeyview New VID 80



ak5



Certains textes et certaines images présentes sur mon site
sont peut être encore sous Copyright de leurs éditeurs et auteurs respectifs.
Si ces derniers le désirent, je les retirerai immédiatement

Cette adresse e-mail est protégée contre les robots spammeurs. Vous devez activer le JavaScript pour la visualiser.



Détails
Catégorie : Cartes Graphiques
Affichages : 2051

VID-80 PLUS

1986 by AEROCOMP

Carte Graphique pour le TRS-80 Modèle 3

 Ce "PCB" m'a été donné par Eric que je remercie vivement

 Cette carte semble une amélioration de la carte VID-80 fabriqué par  Holmes Engineering, Inc.

Je suis à la recherche:

  1. 1) Documentations
  2. 2) Software
  3. 3) Programmation de l'eprom 2716

Vue du "PCB"

Honeyview VID 80 PLUS





ak5









Certains textes et certaines images présentes sur mon site
sont peut être encore sous Copyright de leurs éditeurs et auteurs respectifs.
Si ces derniers le désirent, je les retirerai immédiatement

Cette adresse e-mail est protégée contre les robots spammeurs. Vous devez activer le JavaScript pour la visualiser.



Détails
Catégorie : Cartes Graphiques
Affichages : 3465

VID-80 TRS-80 M3

Carte Graphique pour le TRS-80 Modèle 3

Je suis à la recherche de cette carte. Eric ne semble pas l'avoir trouvé

  1. 1) Documentations
  2. 2) Software
  3. 3) Programmation de la PAL et/ou PROM

 Le Holmes VID-80 était une carte graphique sous deux versions. Une version pour TRS-80 Model I et une version pour le TRS-80 modèle III. Introduit par Holmes Engineering, Inc. en 1982, le VID-80 offrait deux caractéristiques connexes :

Description:

Le VID-80 utilisait un micro-processeur vidéo MC6845 et non un 68045 comme la carte graphique TANDY 26-1125 pour l’affichage à l’écran. Ce micro-processeur vidéo lui permettait de passer à 80 par 24 et de fournir une vidéo inversée plein écran. La plus grande taille a également augmenté la résolution graphique basse résolution de 128 par 48 à 160 par 72.
Le VID-80 est venu avec 16K de sa propre mémoire. Au démarrage, il copie la ROM de base de niveau II dans cette mémoire et corrige cette ROM pour prendre en charge l’écran 80 x 24. Cela a permis à la plupart des programmes BASIC de niveau II de fonctionner sans modification en mode 80 colonnes. Le patching peut être désactivé en appuyant sur la touche 6 au démarrage.
Les programmes en langage machine étaient une autre histoire. Il était courant que les programmes en langage machine TRS-80 accèdent directement à la mémoire vidéo, comme la mémoire vidéo se trouvait à un endroit différent sur le VID-80. Il y avait quelques programmes en langage machine qui supportaient nativement le VID-80 (notamment LeScript d’Anitek Software Products), mais la plupart nécessitaient de revenir en mode 64 caractères.
Les 16 Ko de mémoire supplémentaires servaient à un but différent lors de l’exécution de CP/M. Ce 16K, combiné avec le 48K du TRS-80, a fourni un 64K complet pour l’exécution de programmes CP / M.


Installation:

La versions du VID-80 pour le modèle III est une carte de circuit imprimé de 8 inch » par 11 inch» qui se branchait directement sur la carte mère du modèle III. L’installation ne nécessitait aucune soudure ou découpe de traces, mais impliquait de retirer le Z80 et le générateur de caractères de la carte mère, de les brancher sur le VID-80 et de brancher les câbles de connexion appropriés.

Options:

Holmes Engineering a vendu une option de mémoire étendue de 112 Ko, qui a rempli le VID-80 avec 64 Ko de mémoire. La mémoire ajoutée pout être utilisée comme disque RAM. Ils ont également annoncé des versions spéciales du modèle 4 TRSDOS, du modèle 4 DOSPLUS et de l’UCSD Pascal qui fonctionneraient avec le VID-80. Holmes Engineering a annoncé le VID-80 jusqu’en 1984.

Vue côté composants des cartes VID-80 avec la carte Sprinter III

Honeyview VID80 sprinter III

Positionnement de la carte VID-80 à l'intérieur du TRS-80 modèle III

Honeyview VID80 1
